ลักษณะและการใช้งานของตลับลูกปืนเม็ดกลมร่องลึก ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม และตลับลูกปืนกันรุน

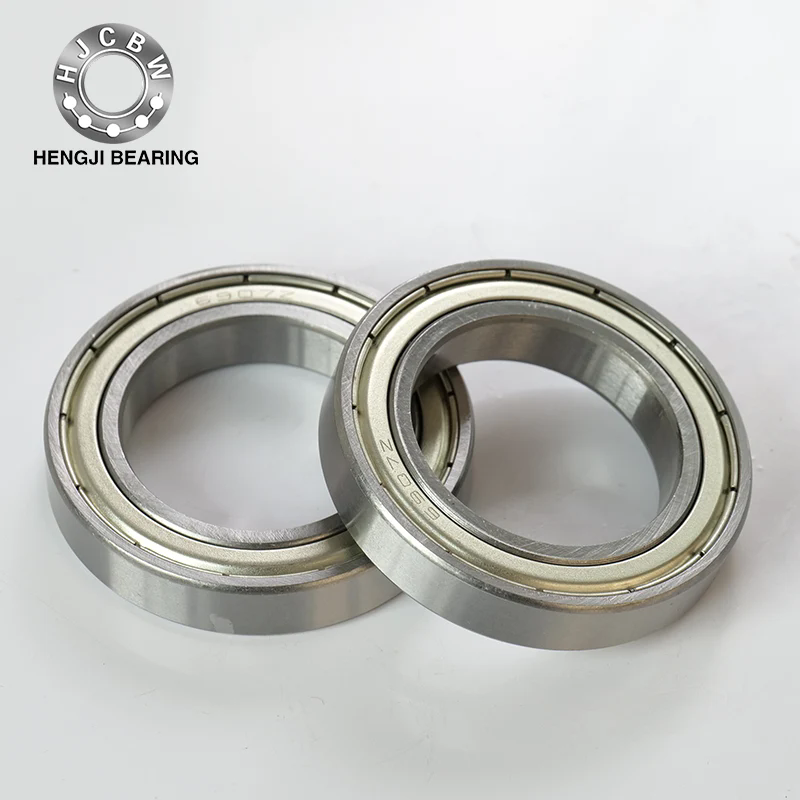

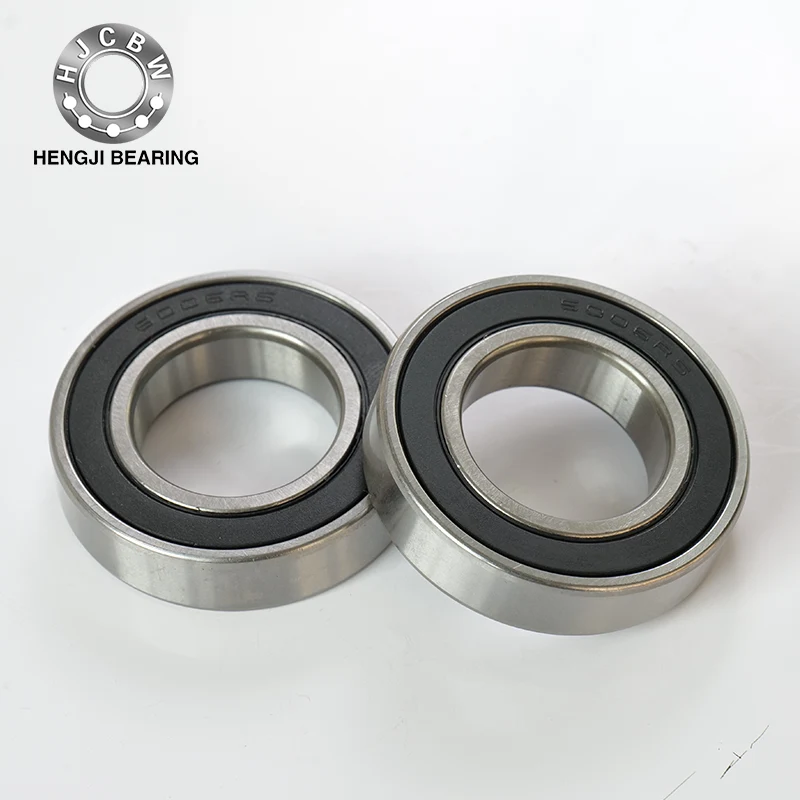

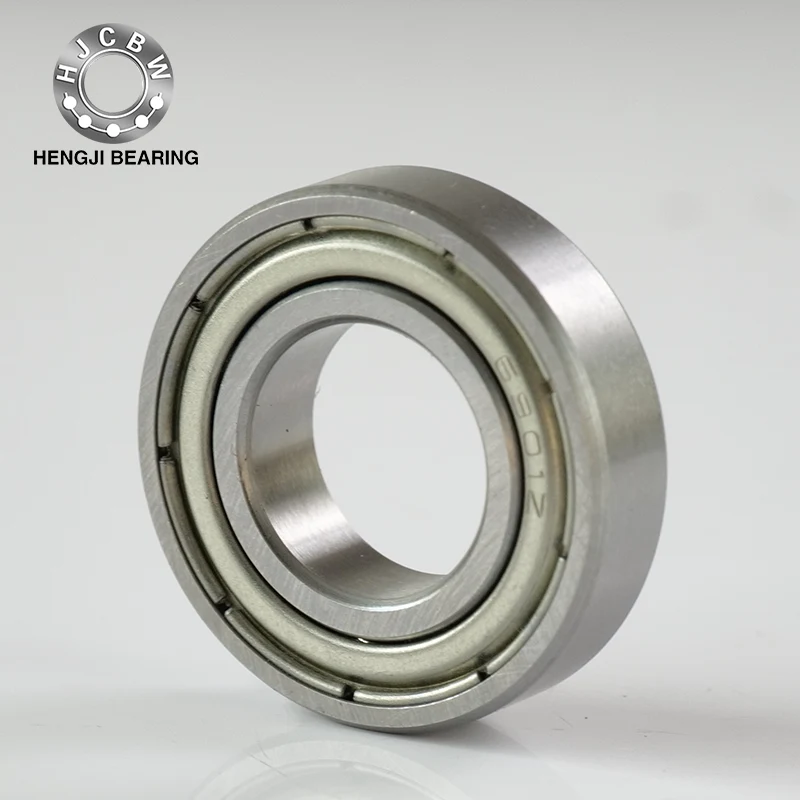

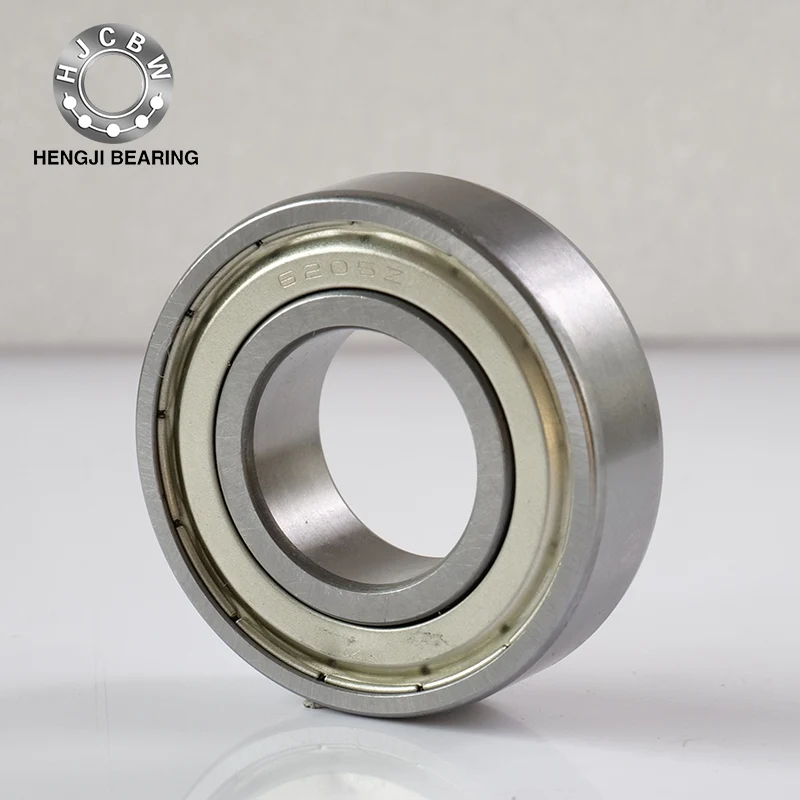

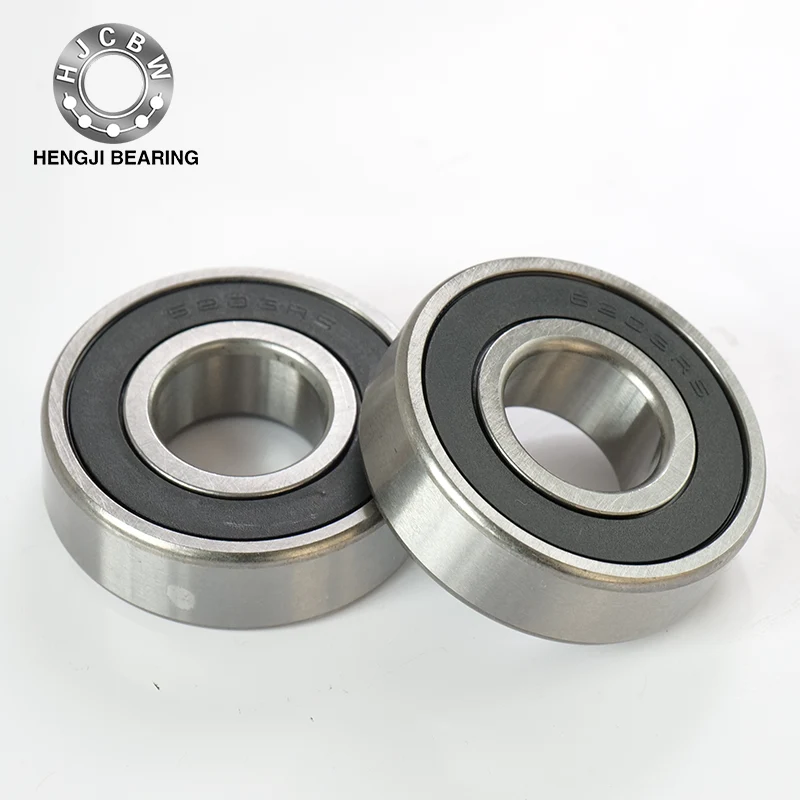

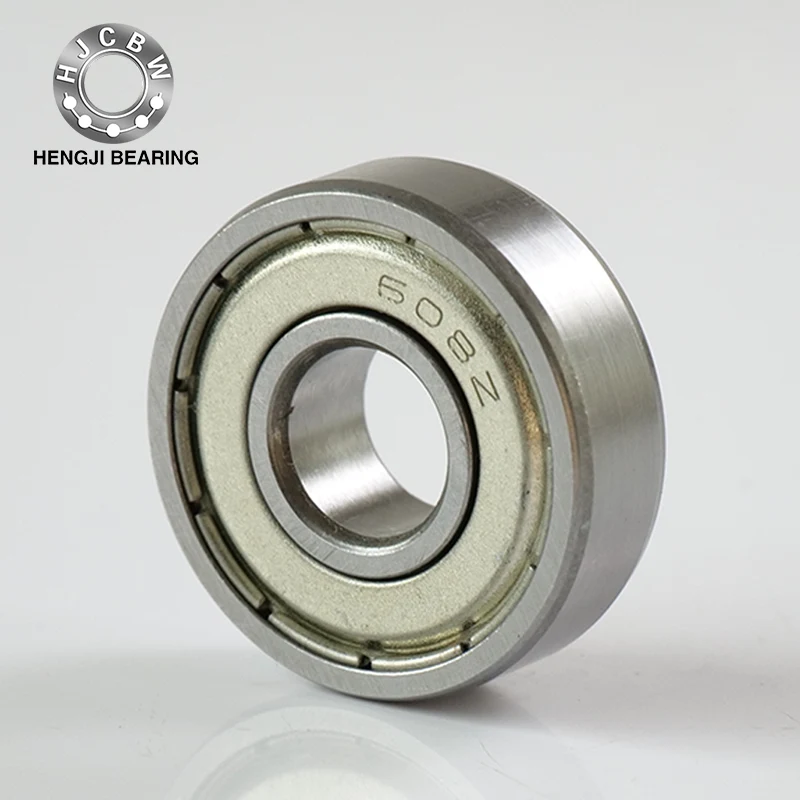

ตลับลูกปืนเม็ดกลมร่องลึก

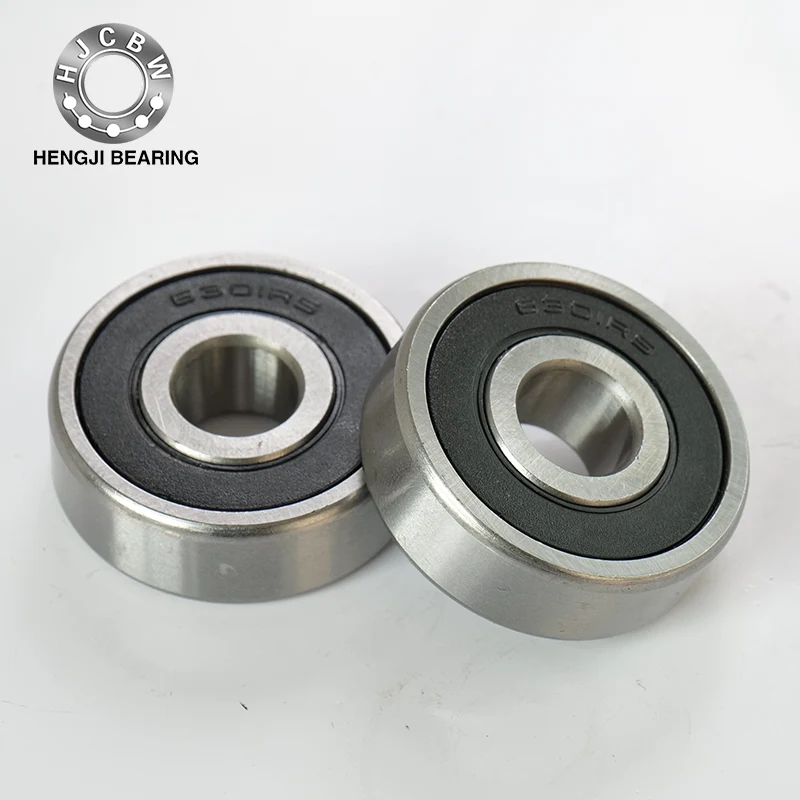

คุณสมบัติ:ตลับลูกปืนเม็ดกลมร่องลึกเป็นตัวแทนตลับลูกปืนกลิ้งที่มีการใช้งานที่หลากหลาย สามารถทนต่อแรงในแนวรัศมีและแรงตามแนวแกนแบบสองทิศทาง และเหมาะสำหรับการใช้งานที่ต้องการเสียงรบกวนต่ำ การหมุนด้วยความเร็วสูง และการสั่นสะเทือนต่ำ แบริ่งซีลที่มีฝาปิดกันฝุ่นทำจากเหล็กหรือซีลยางจะถูกเติมจาระบีในปริมาณที่เหมาะสมไว้ล่วงหน้า ตลับลูกปืนที่มีแหวนล็อคหรือหน้าแปลนที่วงแหวนด้านนอกนั้นง่ายต่อการค้นหาในแนวแกนและติดตั้งในตัวเรือน ขนาดของตลับลูกปืนรับน้ำหนักสูงจะเหมือนกับตลับลูกปืนมาตรฐาน แต่มีร่องเติมที่วงแหวนด้านในและด้านนอกซึ่งจะเพิ่มจำนวนลูกและการรับน้ำหนักที่กำหนด

กรงที่ใช้เป็นหลัก: กรงปั๊มเหล็ก (รูปคลื่น, รูปมงกุฎ...แถวเดียว, รูปตัว S...แถวคู่), กรงตัดโลหะผสมทองแดงหรือฟีนอลเรซิน, กรงขึ้นรูปด้วยเรซินสังเคราะห์

การใช้งานหลัก: รถยนต์: ล้อหลัง ระบบส่งกำลัง และส่วนประกอบอุปกรณ์ไฟฟ้า

ไฟฟ้า: มอเตอร์เอนกประสงค์, เครื่องใช้ในครัวเรือน

อื่นๆ: เครื่องมือ, เครื่องยนต์สันดาปภายใน, เครื่องจักรก่อสร้าง, ยานพาหนะรางรถไฟ, เครื่องจักรขนถ่าย, เครื่องจักรกลการเกษตร, เครื่องจักรอุตสาหกรรมต่างๆ

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม

ลักษณะเด่น: มีมุมสัมผัสระหว่างวงแหวนกับลูกบอล มุมสัมผัสมาตรฐานคือ 15°, 30° และ 40° ยิ่งมุมสัมผัสเล็กลง ก็ยิ่งเอื้อต่อการหมุนด้วยความเร็วสูงมากขึ้นเท่านั้น ยิ่งมุมสัมผัสมากขึ้น ความสามารถในการรับน้ำหนักตามแนวแกนก็จะมากขึ้นตามไปด้วย แบริ่งแถวเดี่ยวสามารถรับแรงในแนวรัศมีและแรงตามแนวแกนทิศทางเดียวได้ ตลับลูกปืนแบบรวม DB, ตลับลูกปืนแบบรวม DF และตลับลูกปืนสองแถวสามารถทนต่อแรงในแนวรัศมีและแรงตามแนวแกนแบบสองทิศทางได้ การผสม DT เหมาะสำหรับโอกาสที่ภาระในแนวแกนทิศทางเดียวมีขนาดใหญ่ และภาระพิกัดของตลับลูกปืนเดี่ยวไม่เพียงพอ ตลับลูกปืนประเภท ACH ความเร็วสูงมีเส้นผ่านศูนย์กลางลูกบอลเล็กและมีลูกบอลจำนวนมาก ส่วนใหญ่จะใช้ในสปินเดิลของเครื่องมือกล ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมเหมาะสำหรับการหมุนด้วยความเร็วสูงและมีความแม่นยำสูง โครงสร้างคือตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดี่ยวสองตัวรวมกันที่ด้านหลังแบ่งวงแหวนด้านในและด้านนอกร่วมกัน ซึ่งสามารถทนต่อแรงในแนวรัศมีและแรงตามแนวแกนแบบสองทิศทาง นอกจากนี้ยังมีแบบปิดผนึกโดยไม่ต้องเติมตลับลูกปืนร่องอีกด้วย

กรงที่ใช้งานได้หลัก: กรงปั๊มแผ่นเหล็ก (รูปทรงชาม...แถวเดียว รูปตัว S, รูปทรงมงกุฎ...แถวคู่), กรงตัดโลหะผสมทองแดงหรือฟีนอลิกเรซิน, กรงขึ้นรูปด้วยเรซินสังเคราะห์

การใช้งานหลัก: แถวเดี่ยว: สปินเดิลของเครื่องมือกล, มอเตอร์ความถี่สูง, กังหันก๊าซ, เครื่องแยกแบบแรงเหวี่ยง, ล้อหน้าของรถยนต์ขนาดเล็ก, เพลาเฟืองเฟืองท้าย

สองแถว: ปั๊มน้ำมัน, โบลเวอร์แบบรูท, เครื่องอัดอากาศ, ระบบส่งกำลังต่างๆ, ปั๊มฉีดเชื้อเพลิง, เครื่องจักรการพิมพ์

ตลับลูกปืนกันรุน

คุณสมบัติ: ประกอบด้วยวงแหวนร่องน้ำรูปวงแหวนพร้อมรางน้ำ ลูกบอล และชุดกรง วงแหวนร่องน้ำที่เข้าคู่กับเพลาเรียกว่าวงแหวนเพลา และวงแหวนร่องน้ำที่เข้าคู่กับตัวเรือนเรียกว่าวงแหวนรองเบาะ สำหรับตลับลูกปืนแบบสองทิศทาง วงแหวนตรงกลางจะจับคู่กับเพลา ตลับลูกปืนทางเดียวสามารถทนต่อแรงตามแนวแกนทางเดียวได้ และตลับลูกปืนสองทางสามารถทนต่อแรงตามแนวแกนสองทางได้ (ไม่สามารถทนต่อแรงในแนวรัศมีได้เช่นกัน)

กรงที่ใช้งานได้หลัก: กรงปั๊มแผ่นเหล็ก, กรงตัดโลหะผสมทองแดงหรือฟีนอลิกเรซิน, กรงขึ้นรูปด้วยเรซินสังเคราะห์

การใช้งานหลัก: หมุดพวงมาลัยรถยนต์, แกนหมุนของเครื่องมือกล
